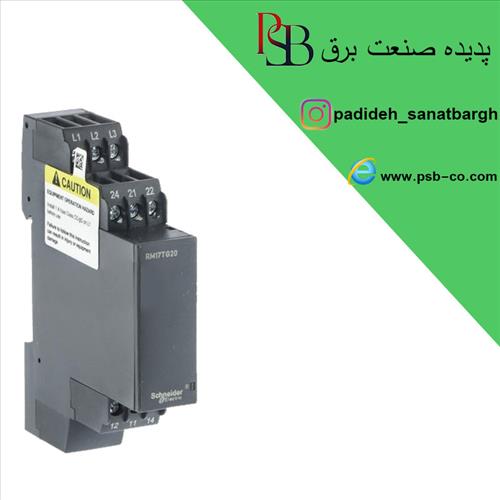

رله کنترل فاز Schneider electric مدل RM17TG20

  • شماره تلفننمایش شماره تماس

  • نمایش ایمیل

برق صنعتی ، برق و الکترونیک

/

رله کنترل فاز Schneider electric مدل RM17TG20

آشنایی با بخش‌های مختلف بر روی هر رله کنترل فاز تعدادی ترمینال و چراغ سیگنال (نشانگر LED) به شرح زیر وجود دارد، توجه داشته باشید که ممکن است یک شرکت سازنده در انتخاب نام و یا شماره ترمینال و محل قرارگیری آن‌ها متفاوت عمل کند ولی به‌صورت کلی در این دستگاه با بخش‌های زیر سروکار داریم: ترمینال‌های R , S , T یا L1 , L2 , L3 : ورودی سه فاز برق شبکه را به این ترمینال‌ها وصل می‌کنیم. کنترل فازها در دو مدل بدون نول و نیاز به نول تولید می‌گردند. با وصل صحیح سیم‌ها، نشانگر تغذیه روشن خواهد شد. Sen یا Sensivity: پیچ تنظیم جهت مشخص نمودن میزان حساسیت دستگاه در زمان مقایسه تقارن فازها می‌باشد . به‌عبارت‌دیگر توسط آن میزان حساسیت به عدم تقارن فازها تعیین می‌گردد. On Delay: پیچ تنظیم زمان انتظار در مواقعی که خطایی رخ می‌دهد یا مدار برای اولین بار روشن می‌شود. ترمینال ۱۵ : ورودی فرمان: به این ترمینال یک ورودی فرمان وارد می‌شود که خروجی آن را می‌توانیم در پایانه‌های ۱۸ و ۱۶ دریافت کنیم . در واقع این ورودی پایه COM رله داخلی دستگاه است.  ترمینال 18 : خروجی No یا نرمال باز: این خروجی در زمانی که ولتاژ سه فاز هیچ مشکلی نداشته باشند وصل می‌شود که البته در این حالت نشانگر فعال بودن رله نیز روشن است. این ترمینال به کنتاکتور وصل می‌شود. ترمینال 16 : خروجی NC یا نرمال بسته: این ترمینال همیشه بسته می‌باشد مگر اینکه چراغ سیگنال REL روشن باشد . در واقع در دو حالت این ترمینال بسته خواهد بود : دستگاه خاموش باشد خطایی رخ‌داده باشد و رله داخلی قطع کرده باشد. از این ترمینال می‌توان برای مانیتورینگ استفاده کرد و به PLC متصل نمود . کنترل فاز تکفاز مدل بالا، یک کنترل فاز سه‌فاز است. جهت افزایش امنیت منازل و ادارات و ساختمان‌های تجاری می‌توان از مدل تکفاز در ورودی ساختمان و بعد از کنتور برق استفاده کرد. این دستگاه دقیقاً مشابه محافظ برق عمل می‌کند و با نصب آن بعد از کنتور برق، دیگر نیازی به نصب جداگانه محافظ برق برای یخچال، کامپیوتر و …. نخواهد بود. بیشتر خرید کن ، کمتر پرداخت کن ارسال (رایگان) به تمام نقاط تهران و شهرستان ها در کوتاه ترین زمان تخفیف ویژه برای خرید های بالا جهت کسب اطلاعات بیشتر و همچنین برای دریافت لیست دقیق قیمت محصولات با مشاورین مجرب ما تماس حاصل فرمایید .
