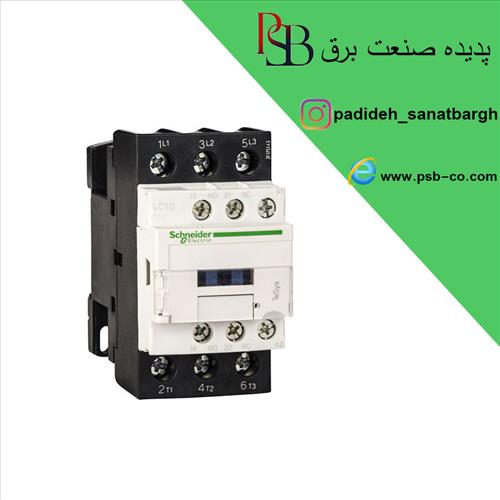

مشخصات کنتاکتور اشنایدر الکتریک 25 آمپر 220 ولت AC کنتاکتور اشنایدر با کد فنی LC1D25M7 از سری محصولات TeSys اشنایدر است. از این کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است. این کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1 , AC-3 , AC-4 است. مطابق با استاندارد AC-3 جریان کاری این کنتاکتور، 25 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز است. جریان حرارتی در هوای آزاد این کنتاکتور، 40 آمپر برای مدار قدرت و 10 آمپر برای مدار سیگنالینگ یا فرمان (هر دو در دمای 60 درجه سانتی گراد) تعریف شده است. کاربرد کنتاکتور 25 آمپر اشنایدر در موارد زیر است: گروه AC-1 بارهای اهمی، بار غیر اندکتیو یا اندکتیو ضعیف مانند هیترهای برقی با ضریب توان Cosφ=0.95 راه اندازی موتورهای 5.5 کیلو وات در 230-220 ولت AC، 11 کیلو وات در 400-380 ولت یا 440-415 ولت AC و 15 کیلو وات در 500 ولت یا 690-660 ولت AC که مطابق استاندارد گروه AC-3، به منظور توانایی قطع در هنگام کار و تحمل جریان راه اندازی 5 تا 7 برابر جریان نامی است. مصارف موتورهای آسنکرون روتور قفسی با توان 5.5 کیلو وات در 400 ولت AC، که مطابق با استاندارد گروه AC-4 برای تعداد دفعات قطع و وصل زیاد و با فاصله زمانی کم، ترمز جریان مخالف، تغییر جهت موتور در حال کار است. نحوه عملکرد کنتاکتور یکی از محصولات بسیار پرکاربرد در صنعت برق و تابلوهای کنترل و فرمان، کنتاکتور است. کنتاکتور، سکسیونر ساده قابل قطع زیر بار است. تیغۀ محرک آن تحت نیروی دائم الکترومغناطیسی متصل شده و با کنتاکت ثابت تماس پیدا می کند. برقراری جریان در سیم پیچ تولید کننده نیروی مغناطیسی، تیغه محرک کنتاکتور را با فشار مناسب در حالت وصل و تماس با کنتاکت ثابت حفظ می کند. در صورت کاهش ولتاژ و یا قطع جریان در سیم پیچ، نیرو کاهش یافته و کنتاکت متحرک به طور اتوماتیک جریان را قطع می کند. در صورت قطع جریان ناشی از فقدان ولتاژ، تیغه ها تحت تأثیر نیروی فنر از کنتاکت های ثابت جدا شده و جریان تغذیه موتور را قطع می کنند که به این حالت آزاد شدن کنتاکتور گفته می شود. قیمت عالی و کیفیت بالا ارسال (رایگان) به تمام نقاط تهران و شهرستان ها در کوتاه ترین زمان تخفیف ویژه برای خرید های بالا جهت کسب اطلاعات بیشتر و همچنین برای دریافت لیست دقیق قیمت محصولات با مشاورین مجرب ما تماس حاصل فرمایید .
