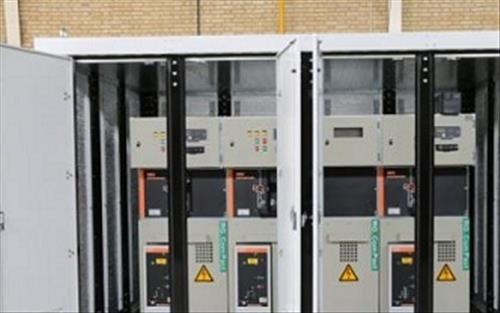

طريقه عملكرد تابلوهاي سنكرون (نيروگاهي) به صورت موازي كردن برق شبكه سراسري (شهر) با دستگاه‌ها و يا دستگاهها با يكديگر مي باشد و تابلو برق ATS در لحظات ايجاد اشكال در برق شبكه سراسري ناشي از ولتاژ و يا فركانس فازها، دستگاه را استارت و پس از زمان قابل تنظيم جهت آماده سازي (8 الي 10 ثانيه) كليد برق شبكه كاملاً قطع و كليد بار ژنراتور وصل و برق توليدي ژنراتور وارد سيستم برق اصلي مصرف شده و در شرايط معكوس نيز فرآيند قطع برق ژنراتور و اتصال برق شبكه سراسري به خط مصرف انجام مي‌گردد. در حالت های مختلف موازی با برق شهر ، تقسیم بار با برق شهر و کار چند دستگاه بطور مستقل در طراحی های مختلف مطابق نیاز های ورودی و خروجی های شبکه توزیع و امکانات متنوع اندازه گیری و کنترل ساخته می شود و موجبات بهره برداری اقتصادی و بهینه از تاسیسات نیروگاهی را بوجود می آورند. این نوع تابلو بر روی ژنراتورهایی که به صورت اضطراری استفاده میگردد نصب میگردد. در این موارد با قطع برق شهر (main) تابلو کنترل دیزل ژنراتور به طور اتوماتیک دیزل ژنراتور را روشن نموده و پس از رسیدن به فرکانس لازم، آن را وارد مدار می نماید. پس از برقراری جریان برق شهر تابلو کنترل اتوماتیک به طور خودکار برق شهر را وصل مینماید و به دیزل ژنراتور فرمان خاموش شدن را ارسال مینماید. (کل این عملیات در حدود چند ثانیه انجام میگیرد.) دیاگرام مروبط به تابلو برق ژنراتور اضطراری ATS در شکل زیر آمده است که ارتباط ان با ششبکه برق اصلی,ژنراتور و ATS را نشان می دهد. در صورت استفاده از تابلو کنترل اتوماتیک مجهز به بردهای کنترلی دیجیتال امکان دادن برنامه هفتگی جهت روشن و خاموش شدن دیزل ژنراتور به طور اتوماتیک نیز وجود دارد. همچنین بردهای کنترلی دیجیتال استفاده شده در تابلو کنترل اتوماتیک قابلیت نمایش کلیه پارامترهای کارکردی دیزل ژنراتور و هرگونه هشدار در مورد نقص و خرابی دیزل ژنراتور را نیز دارند. در مدلهای پیشرفته تر اینگونه تابلوها در صورت وجود زیر ساخت لازم امکان مطلع نمودن کارفرما از طریق E-mail و یا SMS و یا روشن و خاموش نمودن دیزل ژنراتور از راه دور نیز وجود دارد. در ساخت تابلو کنترل دیزل ژنراتور اعم از دستی، اتوماتیک، پارالل آنچه بیش از همه دارای اهمیت میباشد، نوع و برند قطعات قدرت و فرمان و سایر قطعات الکتریکی مورد استفاده میباشد. استفاده از قطعات اصلی و کلیدهای قدرت برندهای مطرح اروپای غربی نسبت به سایر موارد دارای اولویت هستند. استفاده از قطعات با کیفیت و اصلی در ساخت تابلو کنترل اتوماتیک تفاوت بسیاری در کیفیت و قیمت دیزل ژنراتور ایفا مینماید. تابلو برق A.T.S بصورت ایستاده با درب از جلو ورودی کابل از قسمت پایین یا مطابق سفارش مشتری و از ورق آهنی به ضخامت 2mm با رنگ آمیزی پخته شده یا الکترواستاتیک ساخته میشود. تابلو متناسب با قدرت ژنراتور و نوع کنترل به صورت تک سلولی یا دو سلولی طراحی می شود . درجه حفاظت تابلو باIP های 44 و 54
